不止一块主板 拆谷歌新标杆Nexus 9【6】

　　分离屏幕：并非全贴合 但也算精细

　　拆了电池、主板和一系列零部件后，最后到了屏幕。iFixit网站更是给出了“Nexus 9的屏幕拆解难度不亚于微软Surface Pro一代”的评价。下面让我们看看，Nexus 9的屏幕到底有多难拆吧。

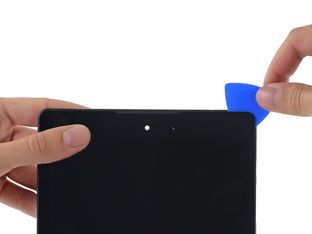

　　热敷前面板，擦入撬片(图片来自iFixit)

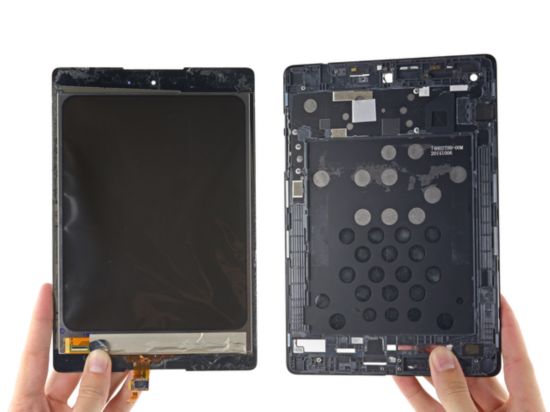

　　待胶水全部溶化后，分离屏幕与背部支架(图片来自iFixit)

　　Nexus 9的屏幕也采用了胶粘的方式，因此拆下来时分的辛苦。并且我们发现，屏幕和前面板是全部贴合在一起的，无法分离，如果要强行分离，恐怕液晶屏也就坏了。所以，只能拆到屏幕分离罢手了。

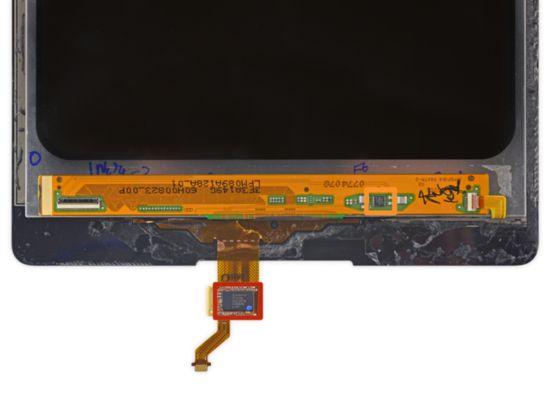

　　显露屏幕控制芯片(图片来自iFixit)

　　位于液晶屏的下方是一条电路排线板，上面有接口和控制芯片。下面为大家一一解读：

　　橘色框：C54B M46956 422(功能未知)

　　红色框：Synaptics S7504B 43210570触控屏主控

　　Synaptics公司大家都比较熟悉了，多数笔记本电脑上的触控面板，都采用该公司的技术。而本次Nexus 9也用了同样触摸技术，可见其对平板触控效果的重视。Synaptics公司触控技术的加入，势必会令Nexus 9的用户体验感更加强大。

　　最后来看下全家福：

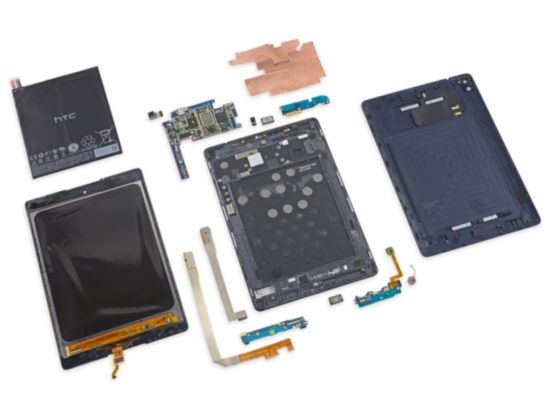

　　Nexus 9全家福(图片来自iFixit)

　　在 “全家福”中我们看到，与多数平板不同的是Nexus 9的主框架分为了三部分，屏幕部分、芯片框架部分和后壳部分，比多数的平板多了一个框架。一般情况 下背壳和主板框架是相连的，但Nexus 9却将它们分离了，虽然在厚度上有些影响，但在抗干扰性和牢固性上有了很大的提升。

　　HTC Nexus 9 的拆解难度被国外拆机网站iFixit定为3(10为最易)，比iPad Air 2的难度2稍微容易了些。但笔者看来，除了屏幕部分，其余零件尤其是背 壳都十分的易于拆卸。拆机堂认为，背壳采用卡扣式而非胶粘式与前面板相连，不但易于拆解，易于更换零件，还能节省成本。

　　Nexus 9拆机总结：

　　优点：

　　·后壳采用卡扣式，方便拆解与装回；

　　·整机采用三框架结构，增加牢固性和抗干扰性；

　　·NFC天线以铜片覆盖，保护性好。

　　缺点：

　　·电池比较薄，分离时有些困难；

　　·屏幕采用胶粘式，拆解不易；

　　·屏幕前面板与液晶面板相粘，无法拆除。
