不止一块主板 拆谷歌新标杆Nexus 9【4】

　　主板现身：Tegra K1带头全芯片解析

　　·本页看点

　　1、少见的一大片电磁屏蔽铜片；

　　2、拆解位于主板上方的天线PCB板；

　　3、正反面都有芯片的Nexus 9主板解析。

　　·去掉电磁屏蔽“罩”

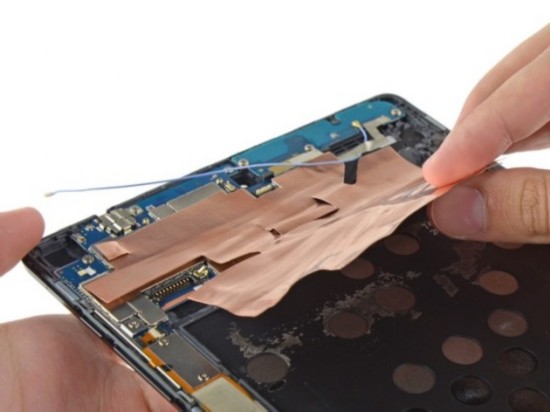

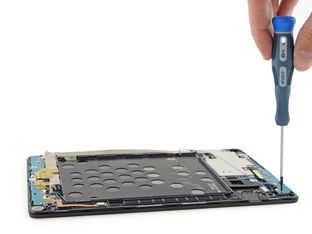

　　掀起位于主板上方的电子屏蔽铜片(图片来自iFixit)

　　在Nexus 9中发现了少见的铜质电子屏蔽片，它位于主板上方。该屏蔽片主要为了隔离主板与NFC芯片，具有很好的抗干扰能力。

　　·取下电线板

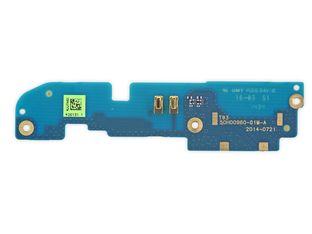

　　取下主板上方的电线板(图片来自iFixit)

　　位于Nexus 9主板上方还有一块电线板，上面搭载WIFI天线，而主板与天线板分开设计，也许是考虑到了功能和成本等问题。

　　·布满金属屏蔽罩的主板

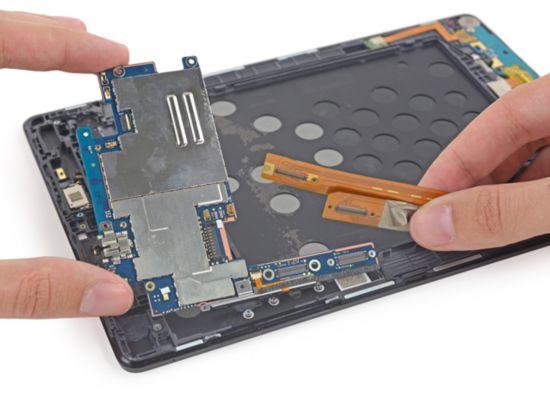

　　布满金属屏蔽罩的Nexus 9主板(图片来自iFixit)

　　主板芯片上之所以覆盖如此之多的屏蔽罩，一个是为了防止芯片间的相互干扰，另一个更为重要的作用，就是为了防止芯片的辐射干扰到NFC天线。

　　·卸除屏蔽罩，芯片见真容

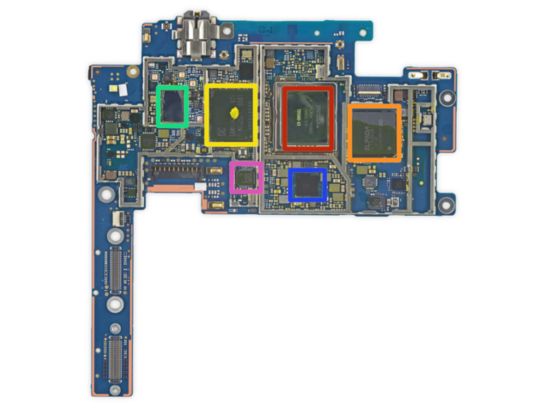

　　主板正面图(图片来自iFixit)

　　主板正面芯片注释：

　　红色：NVIDIA Tegra K1 64位双核处理器(编号T4K885 01P TD590D-A3)

　　Nexus 9 采用了NVIDIA公司的Tegra K1处理器，它基于64位ARM v8架构的双核丹佛CPU核心，最高主频可达2.5GHz。这款处理器采用了英伟 达的开普勒架构GPU，配备了192个CUDA核心，在图形显示方面的性能非常强大，支持基于DirectX 11.1的虚幻4游戏引擎，能让移动设备实 现PC级的游戏特效。

　　橙色：尔必达/美光FA164A2MA 2GB内存

　　该内存公司原为日本尔必达，后被美国美光科技并购，强强联合后，其产品更加优秀。本次Nexus 9采用了2G内存，对性能有了不小的提升。毕竟现在配备2G内存的平板还在少数，因此Nexus 9在运行速度和流畅度上绝对超过多少的安卓平板。

　　黄色：三星KLMAG2GEAC 16GB eMMC嵌入式闪存

　　内置储存又叫闪存，它决定着你的机子能存储多少的图片、视频和应用。Nexus 9有16G和32G两个存储版本，虽然没有像苹果128G那样的大容量版本，但16G/32G足够用了。

　　绿色：博通BCM4354XKUBG MIMO 5G Wi-Fi 802.11ac/Bluetooth 4.0/FM无线模块

　　绿色框内的芯片集成了WiFi、蓝牙和FM模块。我们注意到，Nexus 9的WiFi模块采用了802.11ac技术标准式，它是第五代WIFI标准，相对于之前我们普遍见到的b/g/n标准，在速度上有了显著地提高。

　　蓝色：德州仪器TI47CFP91 T65913B3D9

　　粉色：20795P1 KML1G TD1431 402391 1W

　　蓝色框内和粉色框内的芯片暂时未查到其具体功能。

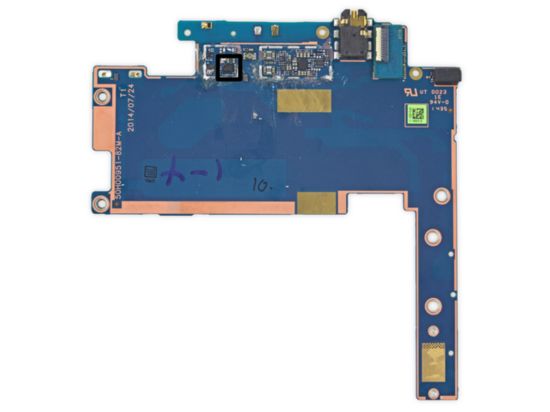

　　主板背面图(图片来自iFixit)

　　主板背面芯片注释：

　　黑色：博通的BCM4752 GNSS导航芯片，支持GPS、GLONASS、QZSS(准天顶卫星系统)、SBAS(基于卫星的增强系统)

　　该芯片为导航芯片，支持GPS等卫星定位系统，也就证明Nexus 9能够使用导航功能、定位功能和指南针功能。而且带着3G版本的Nexus 9，即可随时进行定位导航服务了。
