不止一块主板 拆谷歌新标杆Nexus 9【2】

　　掀起背壳：胶水变卡扣 拆解更方便

　　下面，Nexus 9拆机之旅正式开始。我们将从后壳入手，逐步向内拆解，并分析所有遇到的芯片与零部件，从拆机的角度为大家讲解，Nexus 9到底够不够旗舰。

　　本页看点：

　　1、告别胶粘，Nexus 9背壳采用卡扣式固定，简单易拆解；

　　2、由于小失误，后置摄像头被生生分离。

　　·拆解背壳

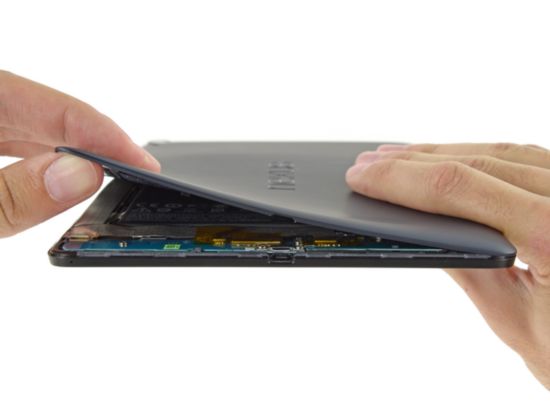

　　Nexus 9背壳采用卡扣式固定，因此十分好拆(图片来自iFixit)

　　由于没有采用常见的胶粘固定方式，Nexus 9的背壳十分轻松即可卸下，无需任何工具，手工掰开即可。掀起平板，我们就看到了内部全貌。

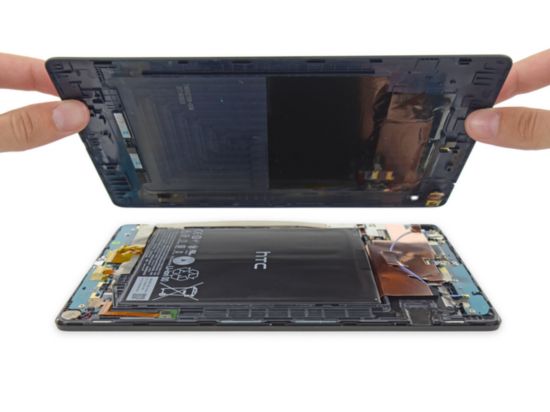

　　掀起背壳后的内部全貌(图片来自iFixit)

　　掀起后壳后，我们看到了一块印有“HTC”LOGO的大电池，电池上侧和下侧都是PCB主板，而两边则多排线。我们还注意到，后壳上还粘有一个黑色的胶布，里面“藏着什么”？稍后为大家揭秘。

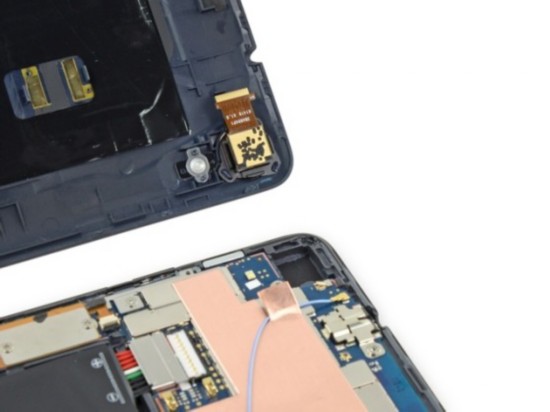

　　后置摄像头被连带着拔下来了(图片来自iFixit)

　　由于掰开背壳时速度过快，因此后置摄像头连着排线被一齐拔下来了，好在排线比较短且比较结实。如果要插回排线，就需要卸下主板了。

　　·分离后置摄像头

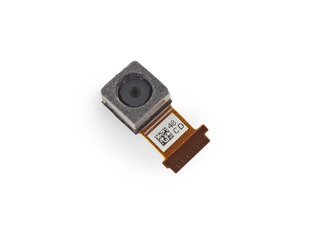

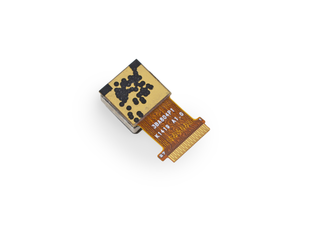

　　800万像素后置摄像头全貌(图片来自iFixit)

　　后 置摄像头固定在背壳的卡槽内，稍微用些力即可拔出。Nexus 9后置摄像头采用了800像素、F/2.4光圈、29.2毫米焦距(等效于35毫米)，自 带LED闪光灯，支持自动对焦，但是没有OIS光学防抖，搜了下发现HTC Desire 610中端机上用的也是它。

　　我们注意到 一个细节，即iPad Air 2的后置摄像头也是800万像素，平板产业中的大牌厂商同时提高了摄像头的像素，也许是巧合，也许是未来平板电脑转型的又 一筹码。当然，这绝对是一个好现象，像素的提升将带给平板更好的体验感，而平板电脑拍照功能的提高，必定会受到用户的更加亲睐。
