不止一块主板 拆谷歌新标杆Nexus 9【3】

　　电池拆解：由胶水粘合 薄且不易拆

　　上一页，我们打开了Nexus 9的后壳，本页我们继续“深挖”。

　　本页看点：

　　1、差点错过的NFC天线露真容，薄薄的一小片；

　　2、6700mAh、3.8V、25.46Wh电池与背壳用胶水相粘，拆解不易；

　　3、分离小巧的前置摄像头，160万像素、支持720P拍照。

　　·NFC天线显真容

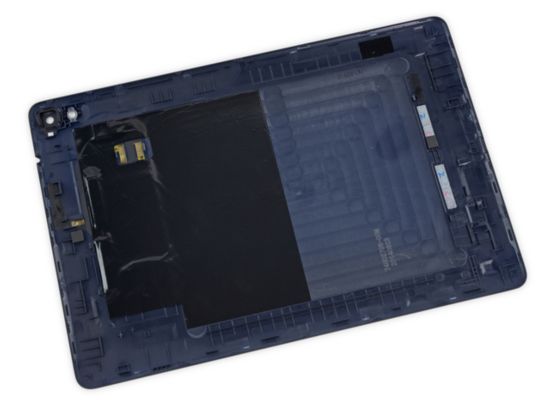

　　在后壳上有一块黑色胶带，下面就“藏着”NFC天线(图片来自iFixit)

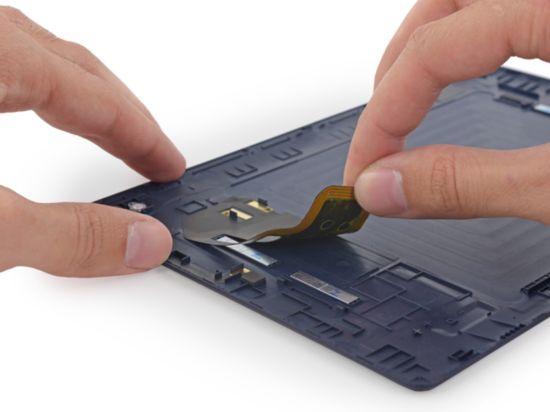

　　撤去胶布就可看到NFC天线的真容了(图片来自iFixit)

　　如果不仔细看，背壳上的黑色胶布很容易就被忽略了。撕下胶布，NFC天线就显露出来了，它由绕线/印刷/蚀刻工艺制作的电路线圈与抗干扰能力的铁氧体材料组成。该薄片十分脆弱，取下来后要好好的保存。

　　·拆扁平电池片

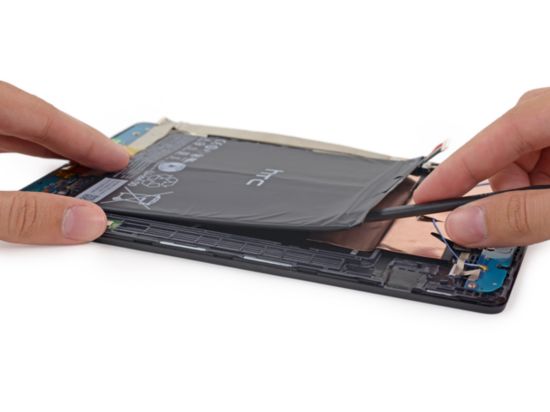

　　用撬棒轻轻撬起电池，将其与背板分离(图片来自iFixit)

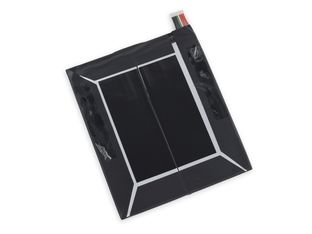

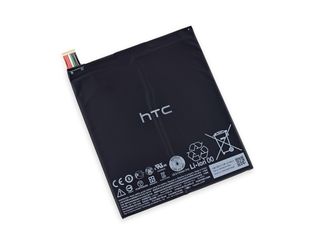

　　Nexus 9电池参数6700mAh、3.8V、25.46Wh(图片来自iFixit)

　　拆到电池终于碰到了胶水，有胶水的地方就比较难拆。首先，用撬棒慢慢深入电池下方，不要急于向上撬，而是缓慢的向左右滑动，待电池与背壳分离差不多了再向上用力，最终拆下电池。

　　Nexus 9的电池上印了一个大大的HTC，在下方注明了参数：6700mAh、3.8V、25.46Wh，其较iPad Air 2的7340mAh容量稍小，而且体积也稍小一些。

　　·剥离前置摄像头

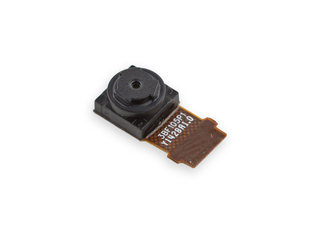

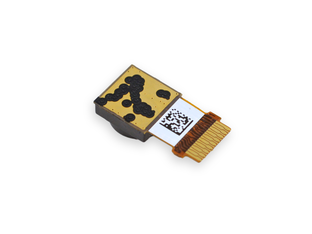

　　160万像素前置摄像头(图片来自iFixit)

　　Nexus 9的前置摄像头像素为160万像素，F/2.4光圈，支持720p拍照。上方面标注有3BF105P1 Y1428A1.0的编号，从排线的质感看HTC在细节做的很是不错，并不显得粗糙。

　　拆下这些零件后，我们即将看到搭载64位Tegra K1处理器的主板了，下页我们会详细为大家解读主板上的所有芯片。
