不止一块主板 拆谷歌新标杆Nexus 9【5】

　　顶端主板：拆完主板又见两块主板

　　主板及上面的主要芯片介绍完毕，我们再来看Nexus 9的底部，在这里还有两个小主板。

　　本页看点：

　　1、两个小主板是什么？

　　2、扬声器略显粗糙。

　　·耳机和USB接口板

　　拆下Nexus 9底部的耳机和USB接口板(图片来自iFixit)

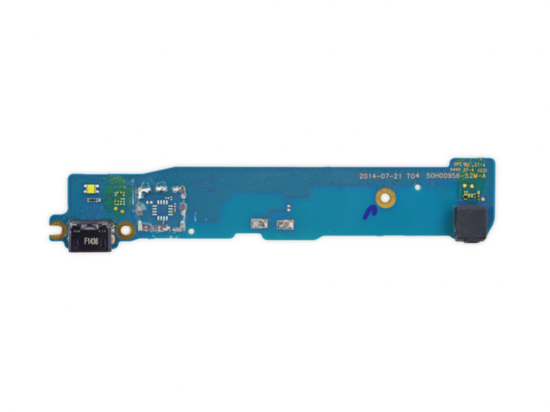

　　耳机和USB接口板全貌(图片来自iFixit)

　　拆下位于底部的耳机和USB接口板，从上图中看到左侧的为USB接口，右侧的为3.5mm耳机接口。板子设计很简单，没有多余的排线。从板上还能清楚的看到其出厂日期：2014-07-21。

　　·功能众多的小主板

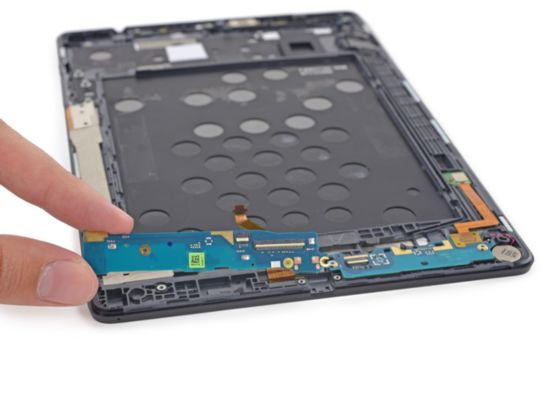

　　拆下与电动马达链接的主板(图片来自iFixit)

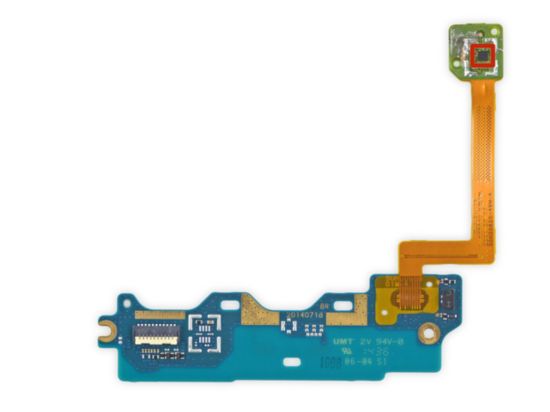

　　集成了众多功能的小型主板图(图片来自iFixit)

　　这 一主板的功能比较多。从拆解图中看出它与振动马达相连，因此也是马达的供电板。此外，位于Nexus 9底部的双扬声器也与该板进行连接。在排线上，我们 发现了一个小芯片，即红色框内，是Asahi Kasei AK8963三轴电子罗盘，但通过长长的排线和其他部分隔离开了，可能是为了防止电磁干扰。

　　·扬声器和震动马达

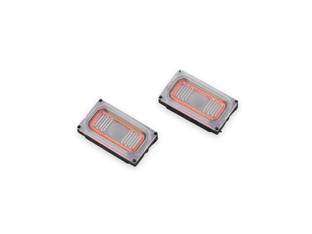

　　双扬声器正反面图(图片来自iFixit)

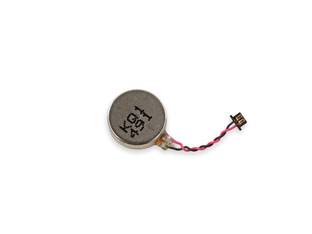

　　振动马达图(图片来自iFixit)

　　两个小主板分离后，即可拆下嵌进背壳的双扬声器和振动马达。我们看到扬声器比较小也比较简单，可见Nexus 9并没有在音质上下太大的功夫。

　　振动马达则需要用小刀才可撬出来。其作用也顾名思义，即给机身带来震动的效果。比如触摸屏幕时、玩游戏时都可有振动马达的参与，不过它也着实比较费电。
